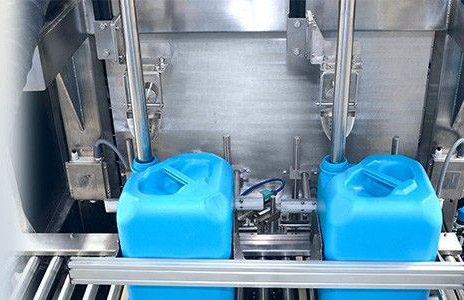

25升高純化學品液體灌裝機

適用于石油化工、醫藥、食品、軍工等企業工作環境的液體灌裝機，采用液面下灌裝方式，適用于多種液體物料。設計獨特的噴槍裝置易于操作，灌注快速、精確；并且灌裝機大限度地保證灌注完畢時殘液的滴漏。操作時，操作者僅需簡單地將桶口對準噴槍嘴正下方，按下手柄上的[啟動]按鈕， 噴槍就回自動插入桶內，并將空桶自動去皮。然后打開灌裝閥門，精確地雙速灌裝；灌裝結束，噴槍自動提升至桶外，滴漏盤自動接至噴槍底部，人工將桶推出磅臺推至輸送機后端即告完成。廣泛應用于食品加工、制藥行業的生產車間及倉庫管理；化工行業中油漆、精細化工原料的生產工序控制和成品、半成品計量；軍工制造業中物料的計量。

25桶人工放計量臺——自動灌裝——自動快加——自動慢加——自動停止—人工放蓋----自動旋蓋

二、客戶需求

物料名稱： 食品油脂

密度：1.08g/cm3

接觸物料材質：304

精度：0.1%以上

產量：裝置容器25L，120-150 桶/小時。

配件要求：

氣缸：亞德客

電磁閥：亞德客

電氣元件：施耐德、ABB、西門子

傳感器：韓國bonshin

三、系統特點

■ 采用《QB/T2501-2000重力式自動裝料衡器》標準制造；

■ 接觸物料部分采用304L以及鐵氟龍制造，防腐蝕；

■ 系統采用歐姆龍RELAY等高端電氣配件制造；

■ 灌裝槍前段附加氣動球閥不灌裝時自動關閉，防止物料泄漏；

■ 密封系統均采用聚四氟乙烯制造，耐溶劑，耐酸堿，壽命長；

■ 灌裝槍采用插入式灌注，避免造成物料飛淺于桶上，影響外包裝；

■ 系統采用兩段式大小料自動灌裝方式，以提高準確度；

■ 單桶灌裝值到達后，灌裝槍會自動提起等待下次啟動；

■ 當灌裝槍未插入桶口內時，灌裝槍自動提起，不執行灌裝；

■ 灌裝時只需人工將桶移到磅臺上，對準槍頭按啟動鍵即執行灌裝；

■ 若遇緊急狀況按下緊急停止鈕即可解除本次灌裝；

■ 自動充氮，避免物料接觸空氣

■ 采用一鍵式操作：啟動—自動去皮—雙速灌裝—完成

四、基本參數

■ 灌裝機大秤量：40kg；

■ 顯示分度值：10g；

■ 灌裝誤差:  ±10g；

■ 灌裝速度：約120-150桶/小時(25升為準視進料流速)；

■ 使用電源：AC380/50Hz(用戶提供至機器一側)；

■ 使用氣源：0.6Mpa(用戶提供至機器一側)；

■ 使用溫度：-10℃-100℃；

■ 相對濕度：< 95% （無冷凝）；

■ 控制方式：2擋控制（附回流控制）；

五、供貨范圍及配置規范

六、用戶需提供以下設備及連接

■ 進料及基礎等公共工程。

■ 0.4-0.8MPa氣源、AC380電源至電氣控制箱一側。

八、技術服務、培訓和質量保證

■ 制造廠對出廠銷售的灌裝秤質量實行質保一年。在質保期內因質量問題引起的系統不能正常工作，由本公司無償維修或更換，直至用戶正常使用為止。

■ 為保設備得到正常的操作和維護，在設備到現場調試合格后，本公司調試人員將對用戶現場操作、維護人員進行使用及維護的培訓。

■ 保證備品、備件及配件長期穩定的優惠供應。并提供稱重系統終身技術支持和技術服務。

■ 設備在使用過程中發生故障，本公司承諾服務響應時間：電話服務2小時內專業工程師應答，現場服務響應時間為48小時內到達現場。趕赴現場時間節假日除外。
